elblogdelplastico

En la sesión de practicas hemos trabajado en diseño 3D. En la sesión de teoría trabajamos con tecnologias LOM, 3D printer, Inkjet.

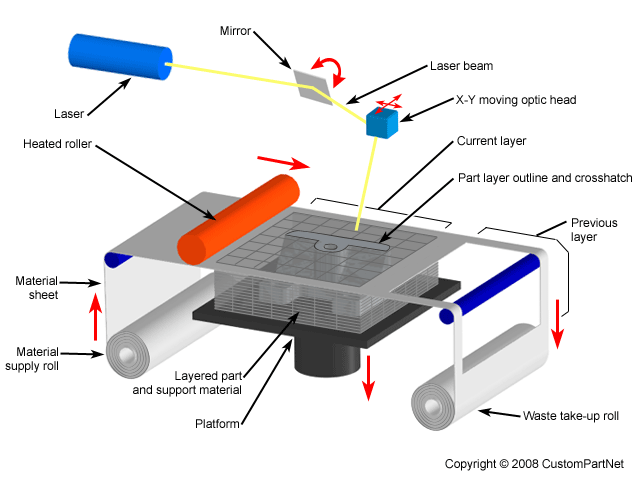

LOM:

El primer sistema comercial de fabricación laminada de objetos (LOM) sistema apareció en 1991. LOM fue desarrollado por Helisys de Torrance, CA. Los componentes principales del sistema son un mecanismo de alimentación que hace avanzar una hoja sobre una plataforma de generación, un rodillo calentado para aplicar presión para unir la lámina a la capa de abajo, y un láser para cortar el contorno de la pieza en cada capa de la hoja. Partes son fabricadas por apilamiento, unión y corte de capas de material laminar revestido con adhesivo en la parte superior de la anterior. Un láser corta el contorno de la pieza en cada capa. Después de cada corte se ha completado, la plataforma desciende por una profundidad igual al espesor de la chapa (típicamente en 0.002-0.020), y otra hoja se avanza en la parte superior de las capas previamente depositadas. La plataforma se eleva entonces ligeramente y el rodillo calentado se aplica presión para unir la capa nueva. El láser corta el contorno y el proceso se repite hasta que la parte se ha completado. Después de una capa se corta, el material extra permanece en el lugar para apoyar la pieza durante la compilación.

MULTI JET MODELING , INKJET

Las técnicas de chorro de tinta utilizan la tecnología de chorro de tinta para disparar gotitas de líquido a sólido compuesto y formar una capa de un modelo de RP. Comunes técnicas de impresión por chorro de tinta, como Sanders ModelMaker ™, Multi-Jet Modeling ™, Z402 Ink Jet System ™, y la impresión en tres dimensiones.

Hemos completado el capitulo 2. Gestión de datos y datos en formato STL.

El formato de ficheros .STL: .
Las máquinas de Prototipado Rápido utilizan comúnmente como fichero de información entrante, la geometría de las piezas a realizar en formato .STL. A partir de este fichero los diferentes programas de control generan «cortes» a la geometría, con el fin de conocer el perfil
que deberá tener cada una de las secciones de pieza que se va generando y que finalmente el conjunto de todas ellas dará como resultado la pieza en cuestión.
Por eso es necesario conocer algunos aspectos básicos de este tipo de ficheros, debido a que al ser el punto de partida del trabajo a realizar por este tipo de máquinas puede tener una muy alta repercusión en los resultados finalmente obtenidos.
Básicamente un fichero .STL (“StereoLithography”) corresponde a la definición de la superficie que delimita exteriormente a una pieza (o lo que es lo mismo a su geometría), mediante una representación triangularizada y en consecuencia adaptada a ella. Esta superficie adaptada esta formada exclusivamente por una serie de pequeños triángulos (facetas).
Cada faceta es descrita por una dirección perpendicular y tres puntas que representan los vértices (esquinas) del triángulo.
Estos datos son los que realmente utilizan los algoritmos “rebanadores” para determinar las secciones transversales de la pieza.
Se pueden generar ficheros en formato .STL desde: .
AutoCad
Pro/ENGINEER
SolidWorks
Unigraphics
Catia
Rhino 3D
Revit
Bentley Triforma
FormZ
Sketchup
Archicad
3D Studio Max
Etc
Independientemente de la tecnología que finalmente se utilice para generar las piezas físicas, todas las tecnologías de Rapid Prototiping utilizan como ficheros de información entrantes, el formato .STL.
Su nombre se debe a que la primera de las tecnologías que apareció en el mercado fue la Estereolitografía y fue ésta la que estableció el standard que posteriormente fue adaptado por el resto de nuevos sistemas que aparecieron y que a día de hoy siguen apareciendo, independientemente del proceso de fabricación que utilicen.
Así pues, el formato .STL, corresponde a la definición de la superficie que delimita exteriormente a una determinada pieza, mediante una representación triangularizada y en consecuencia adaptada a la pieza “teórica”.
Dado que el único elemento adaptado a la superficie de la pieza es el triángulo, la definición de una cara rectangular totalmente plana, queda perfectamente definida por dos triángulos que se unen en la diagonal de esa misma cara.
El problema se presenta a la hora de definir caras curvas, por ejemplo un eje de sección circular, dado que será necesario utilizar multitud de pequeños triángulos que se vayan adaptando a la cara curva del mismo.
Si solo se definiesen con 12 triángulos, para la cara lateral, la sección circular quedaría deformada a una sección hexagonal, con un marcado error entre la superficie teórica y la definida por el fichero .STL. Cuantos más triángulos se atizasen, mayor número de caras planas existirían y el error se reduciría de manera muy relevante.
El error de cuerda en los ficheros .STL siempre existe, aunque llevado a ciertos valores es posible despreciarlo por el error mismo de fabricación de la máquina de prototipado.
Lo que se pretende es dar unas orientaciones de los valores generalistas que suelen resolver adecuadamente la mayoría de las geometrías y que será necesario adaptar a diferentes aplicaciones de CAD 3D.

Fuente: http://www.protorapido.es/como.pdf

En la clase de hoy se han manejado los conceptos de extrusión siguientes:

Os pongo la información referente a ficheros STL.

http://www.redeyeondemand.com/Downloads/QualitySTLFiles.pdf

«¿Cómo se genera un fichero STL desde formatos CAD para imprimir en 3D?

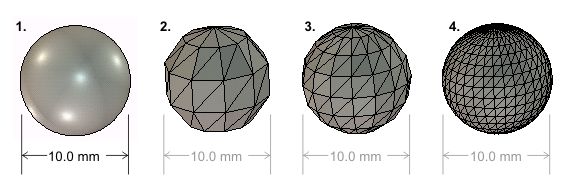

Fig. 1: Muestra una esfera original en CAD de 10mm
Fig. 2: Se observa una esfera STL facetada con una desviacion de superficie de 0.5mm
Fig. 4: Observamos la misma esfera con una desviación de superficie de 0.1mm.

Los ficheros de esterolitografia (*.STL) pueden generarse a partir de la mayoría de las aplicaciones 3D existentes en el mercado actual. Las opciones a tener en cuenta en la creación de objetos son «Chord Tolerance» (desviación) y «Angular Control» (tolerancia de ángulo). Estas opciones cambian el número de triángulos y por tanto el facetado o resolución del fichero STL. El facetado o resolución determinarán la rugosidad o suavidad relativa del área curvada.

Por tanto, cuantos más triángulos formen la superficie, más grande será el fichero STL. Para producir objetos aceptables, los modelos deberán ocupar entre 1-5MB de tamaño de fichero.»

fuente: ©http://www.caddyspain.com/noticias/stl2.htm

Os pongo un video que puede ser de vuestro interes sobre solidworks.

Os cuelgo un video que os puede ayudar a diseñar una pieza compleja.

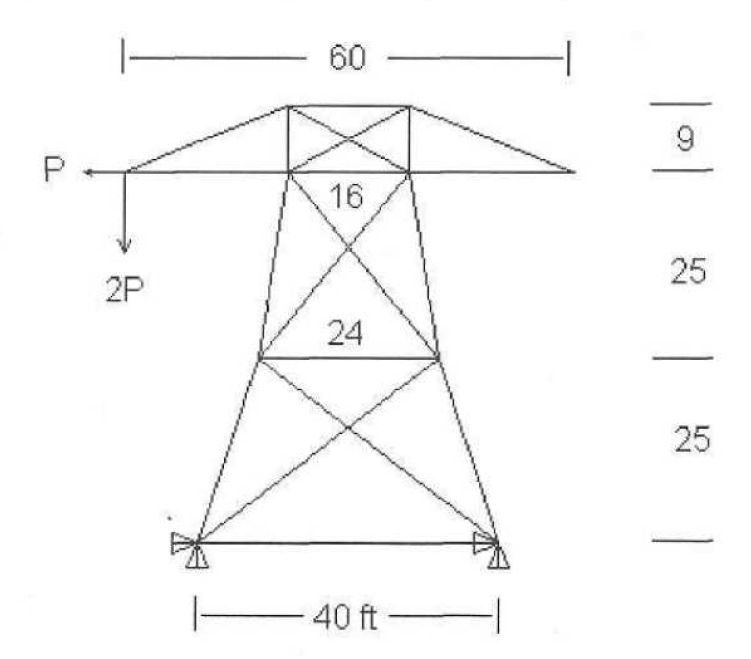

Os muestro un pequeño truco para parametrizar las dimensiones del problema de la torre eléctrica.

La parametrización quedaria como sigue:

n,1,0,0                                ! Node 1 Located at (0,0,0)
n,2,40*12,0
n,3,8*12,25
n,4,32*12,25*12
n,5,-10*12,50
n,6,12*12,50*12
n,7,28*12,50*12
n,8,50*12,50*12
n,9,12*12,59*12
n,10,28*12,59*12

EN la sesión de hoy hemos trabajado con reología. Se ha realizado la práctica sobre obtención de datos de presión en el reómetro. EL trabajo a realizar es el cálculo de la viscosidad.

Os subo unas fotos de las prácticas:

Prácticas con estudiantes erasmus.

Os pongo algunos links sobre los temas dados en clase:

Hoy hemos finalizado el capítulo primero. Os pongo dos diapositivas que resumen el tema tratado:
